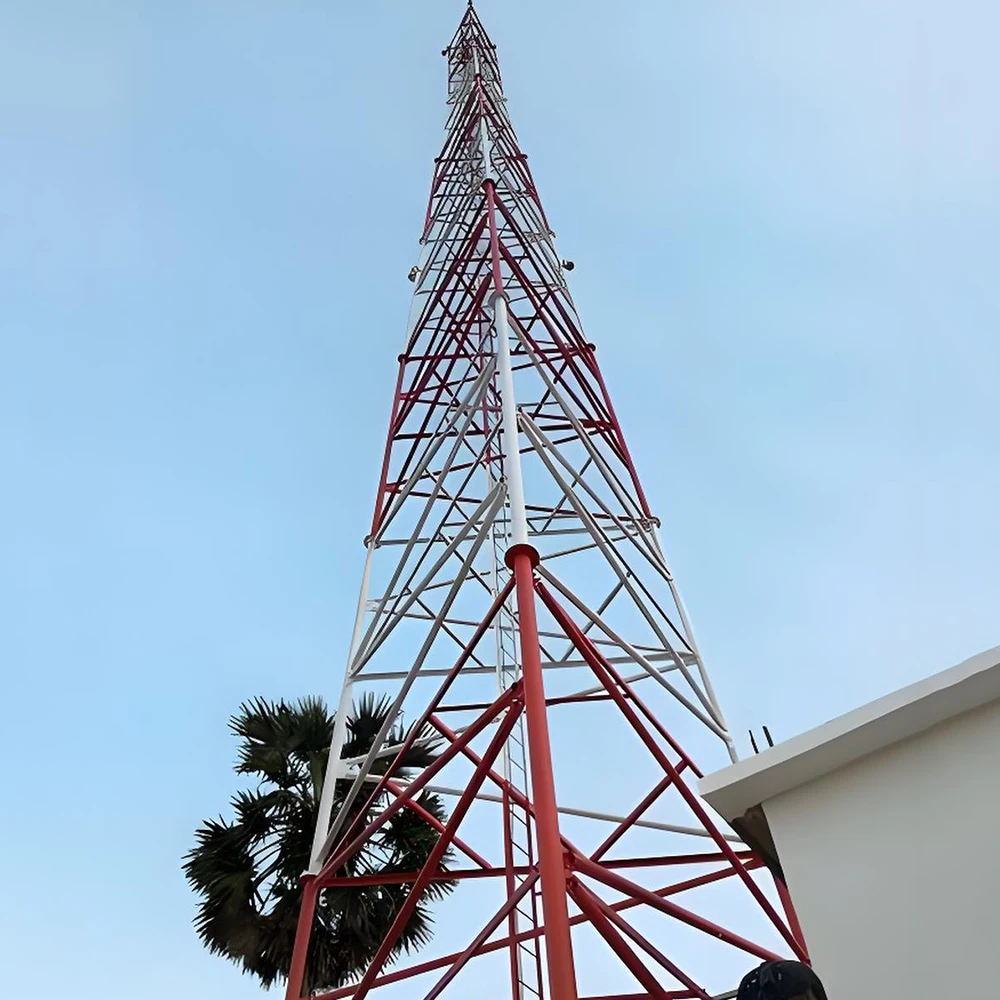

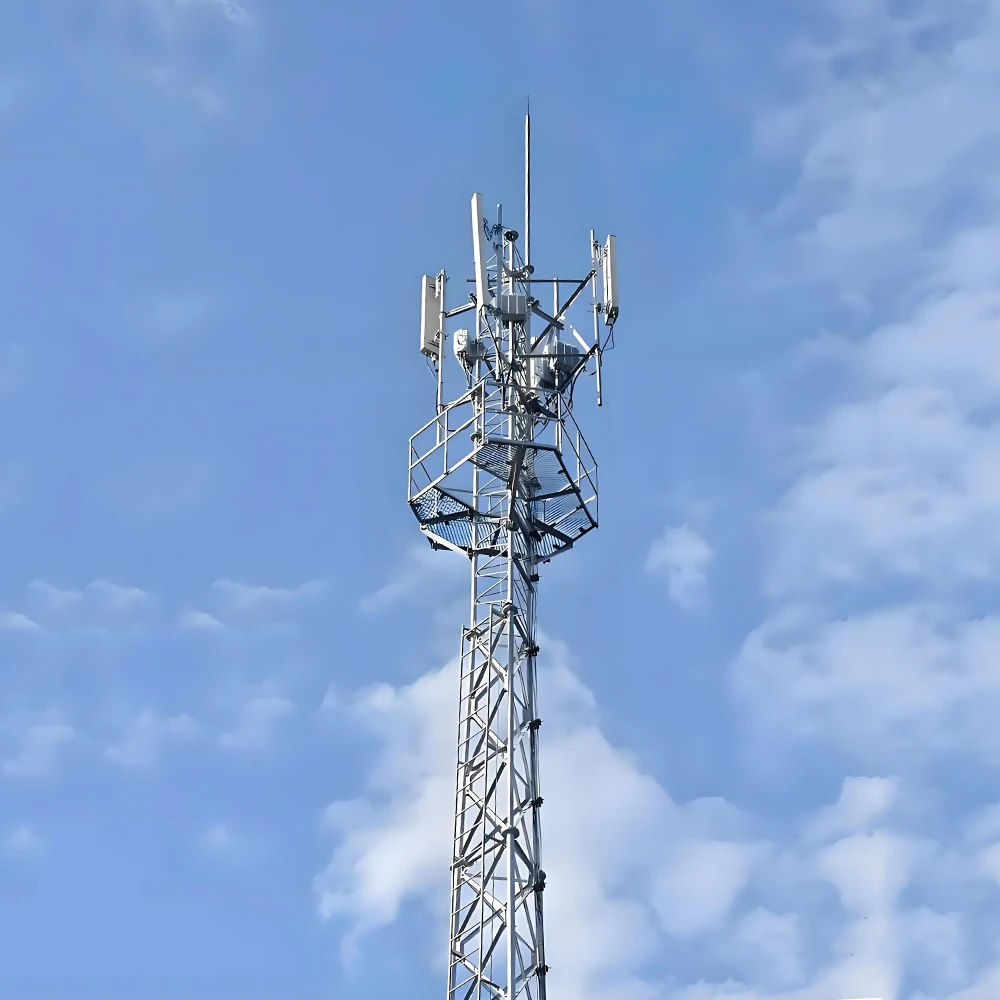

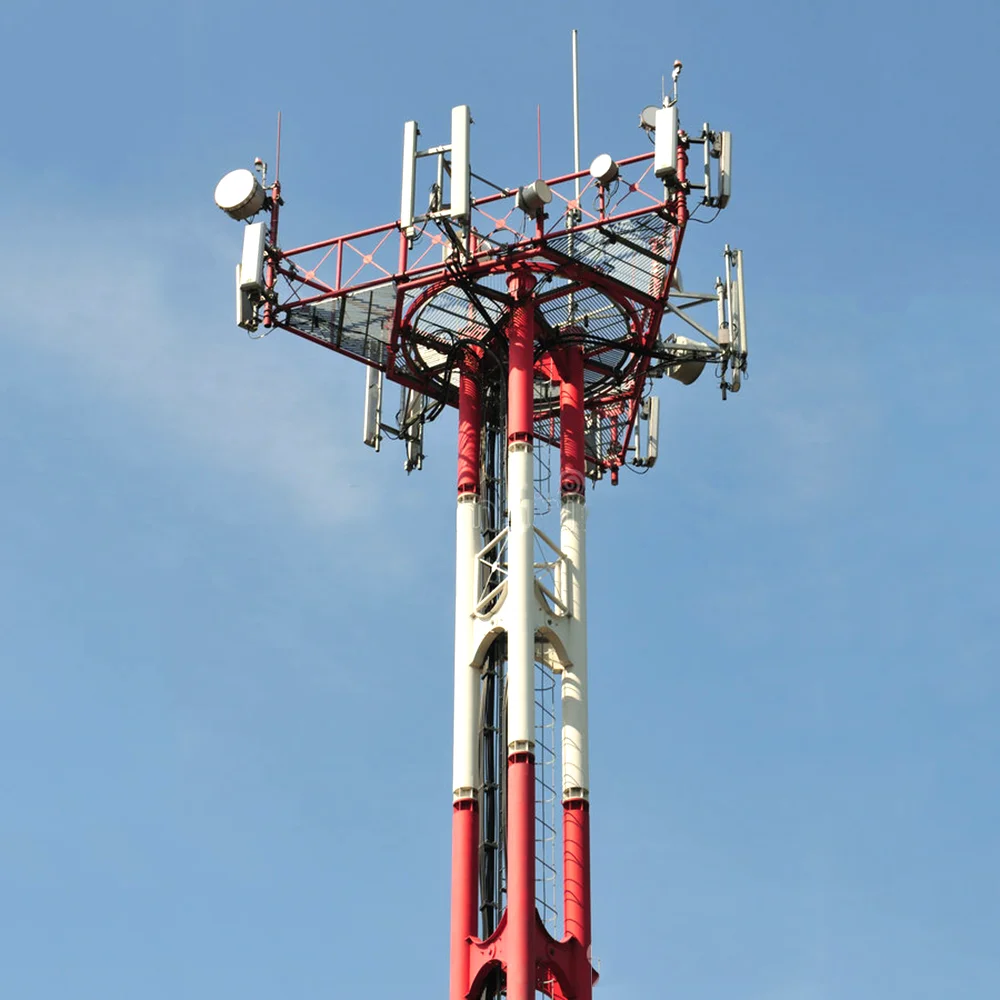

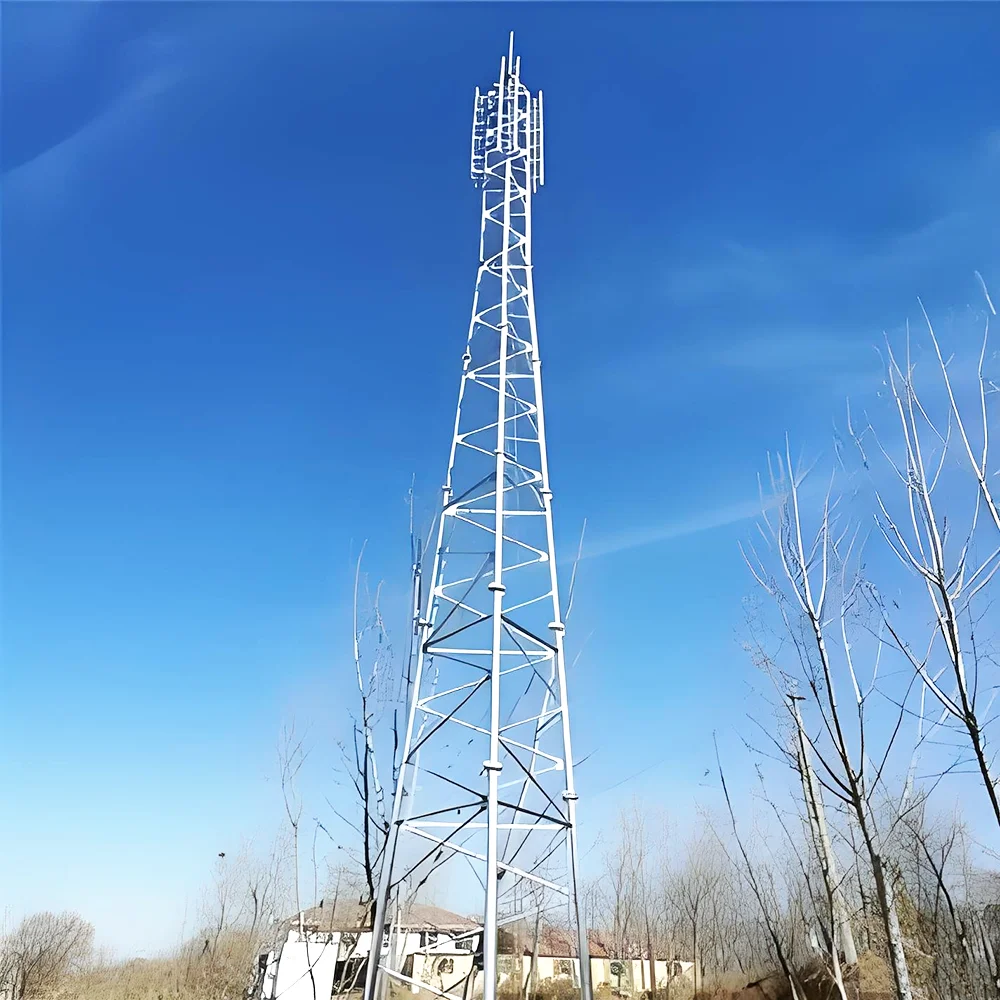

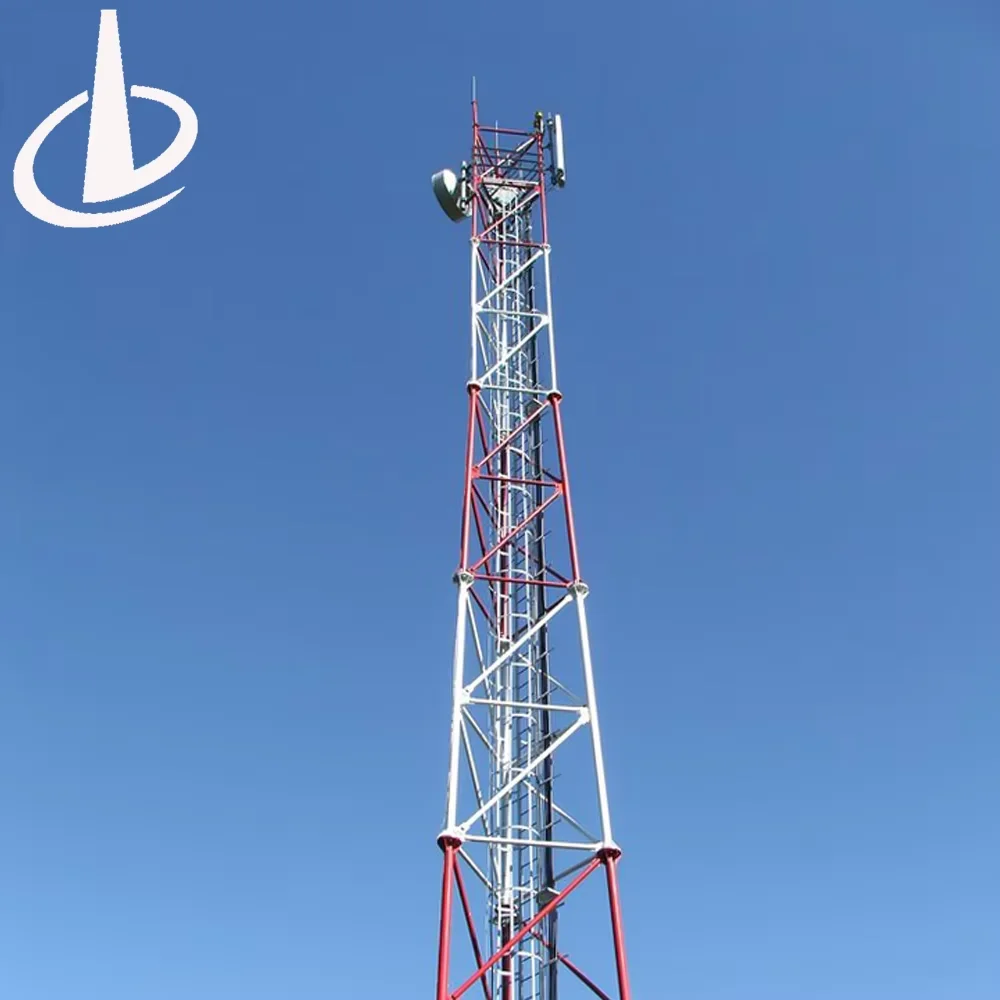

التصميم |
||||
1. كود التصميم |
TIA/EIA-222-G/F |
|||
فولاذ هيكلي |
||||
2. الدرجة |
الفولاذ الطري |
فولاذ عالي المقاومة للشد |
||
GB/T 700:Q235B، Q235C، Q235D |
GB/T1591:Q345B، Q345C، Q3455D |
|||
ASTM A36 |
ASTM A572 Gr50 |
|||
EN10025: S235JR، S235J0، S235J2 |
EN10025: S355JR، S355J0، S355J |
|||
3. سرعة الرياح التصميمية |
حتى 250 كم/س |
|||
4. الانحراف المسموح به |
0.5 ~1.0 درجة @ السرعة التشغيلية |
|||
5. قوة الشد (Mpa) |
360~510 |
470~630 |
||
6. قوة الخضوع (t≤16 مم) (Mpa) |
355 |
235 |
||
7. الاستطالة (%) |
20 |
24 |
||
8. قوة التأثير KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
||
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
|||
27(-20°C)---Q235D(S235J2) |
٢٧ (عند درجة حرارة -٢٠°مئوية) — Q345D (S355J2) |
|||
البراغي والمكسرات |
||||
الدرجة |
الدرجة ٤٫٨، ٦٫٨، ٨٫٨ |
|||
المعايير الخاصة بالخصائص الميكانيكية |
||||
المسامير |
ISO 898-1 |
|||
الصواميل |
ISO 898-2 |
|||
الواشات |
ISO 6507-1 |
|||
11. معايير الأبعاد |
||||
11.1 البراغي |
DIN7990، DIN931، DIN933 |
|||
11.2 الصواميل |
ISO4032، ISO4034 |
|||
11.3 الحلقات التثبيتية |
DIN7989، DIN127B، ISO7091 |
|||
اللحام |
||||
12. الطريقة |
لحام القوس المحمي بثاني أكسيد الكربون ولحام القوس الغاطس |
|||
13. المعيار |
AWS D1.1 |
|||
العلامة |
||||
١٤. طريقة وضع العلامات على الأعضاء |
الختم بال presses الهيدروليكية |
|||
التصلب |
||||
١٥. معيار الجلفنة للأقسام الفولاذية |
ISO 1461 أو ASTM A123 |
|||
١٦. معيار الجلفنة للبراغي والصواميل |
ISO 1461 أو ASTM A153 |
|||
اختبار |
||||
١٧. الاختبار المصنعي |
اختبار الشد، تحليل العناصر، اختبار شاربى (اختبار الصدمات)، الانحناء البارد، اختبار بريس، اختبار المطرقة |
|||
