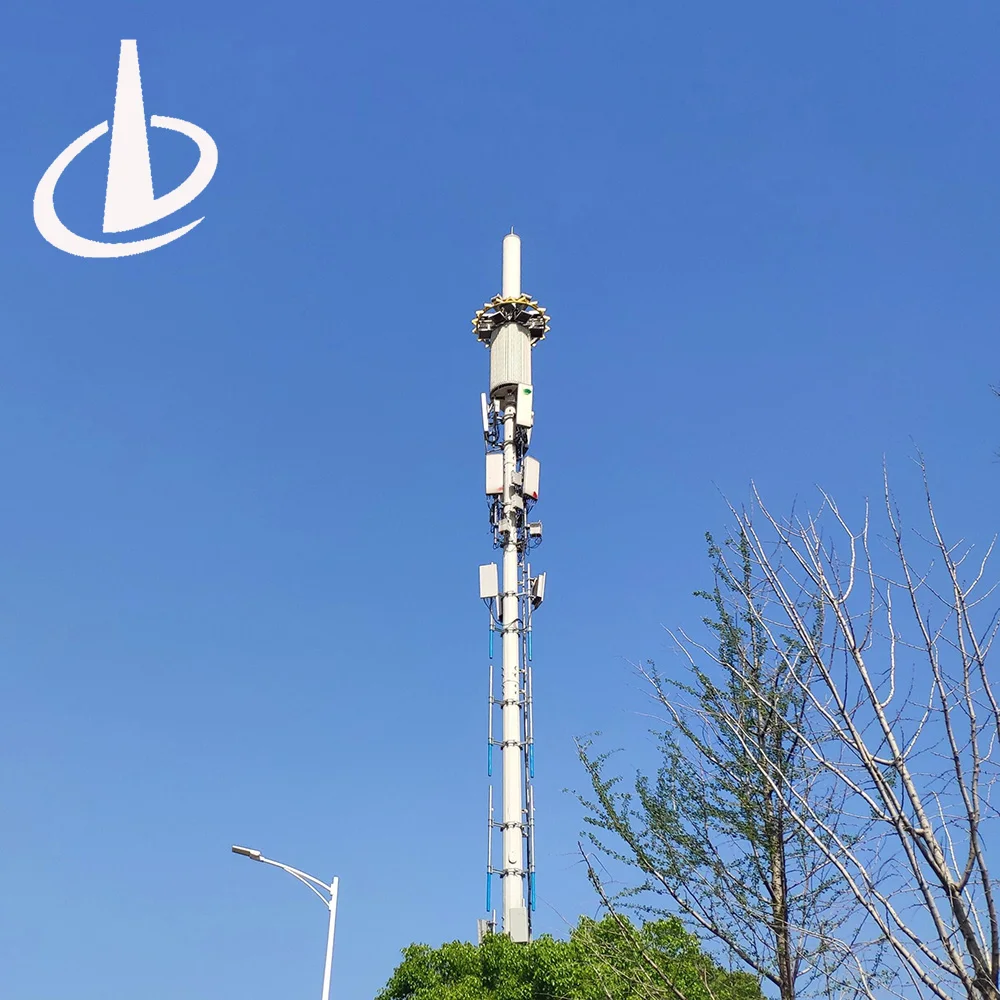

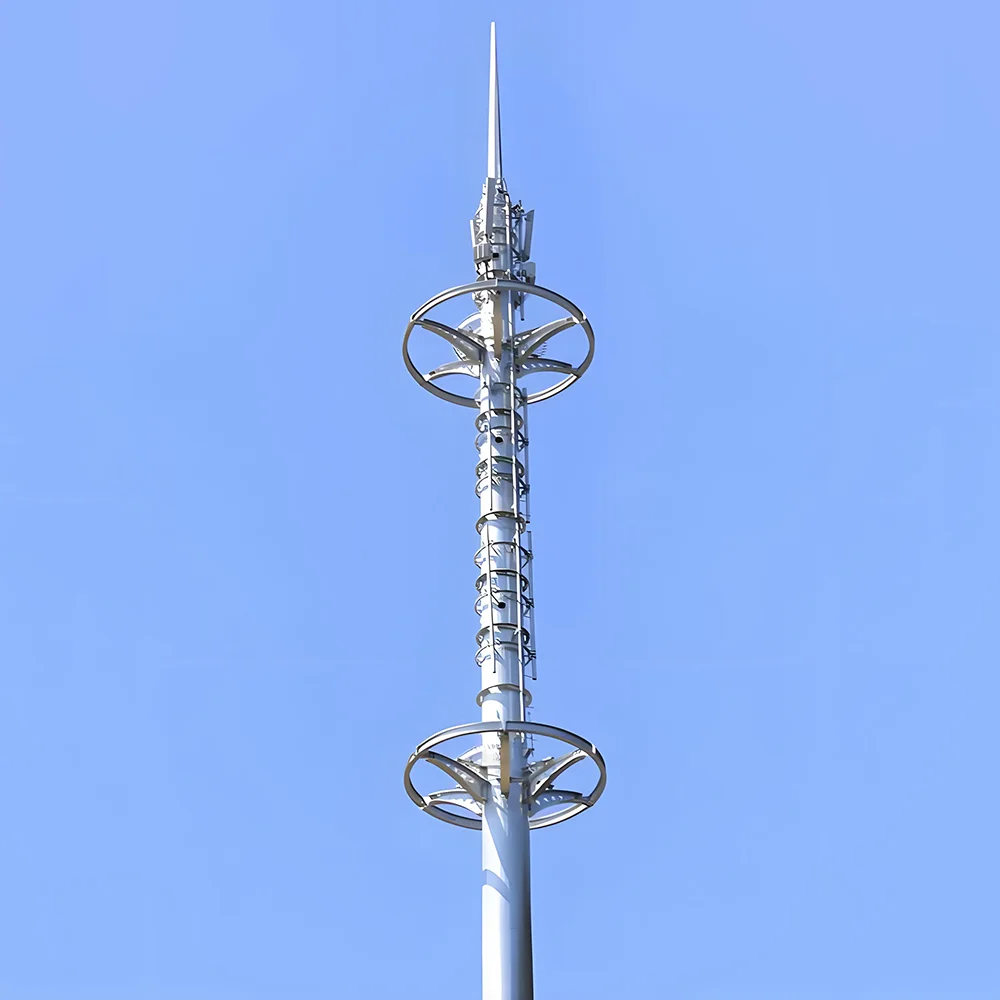

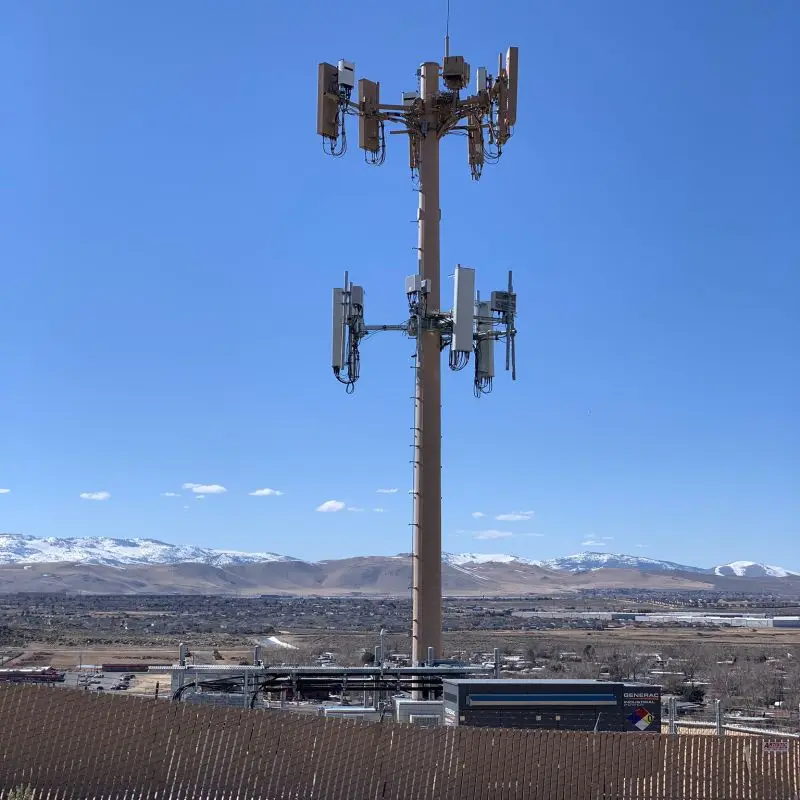

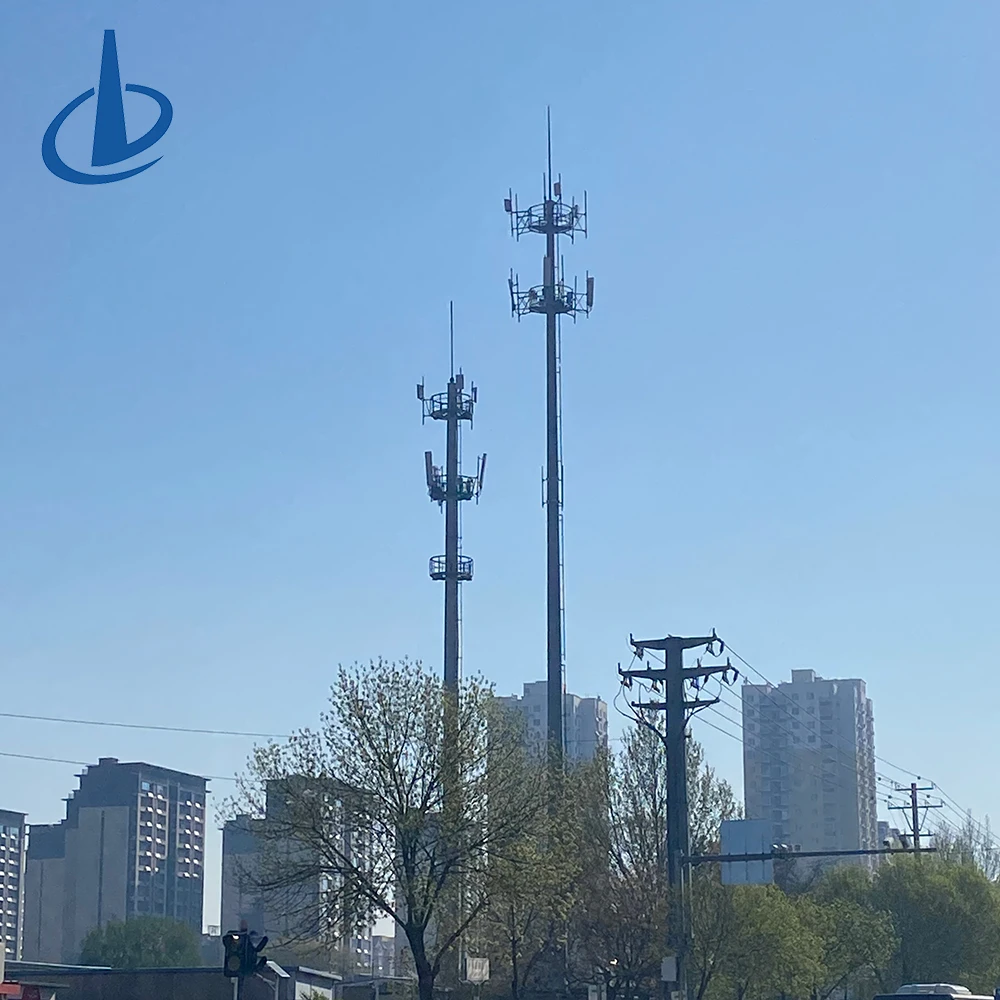

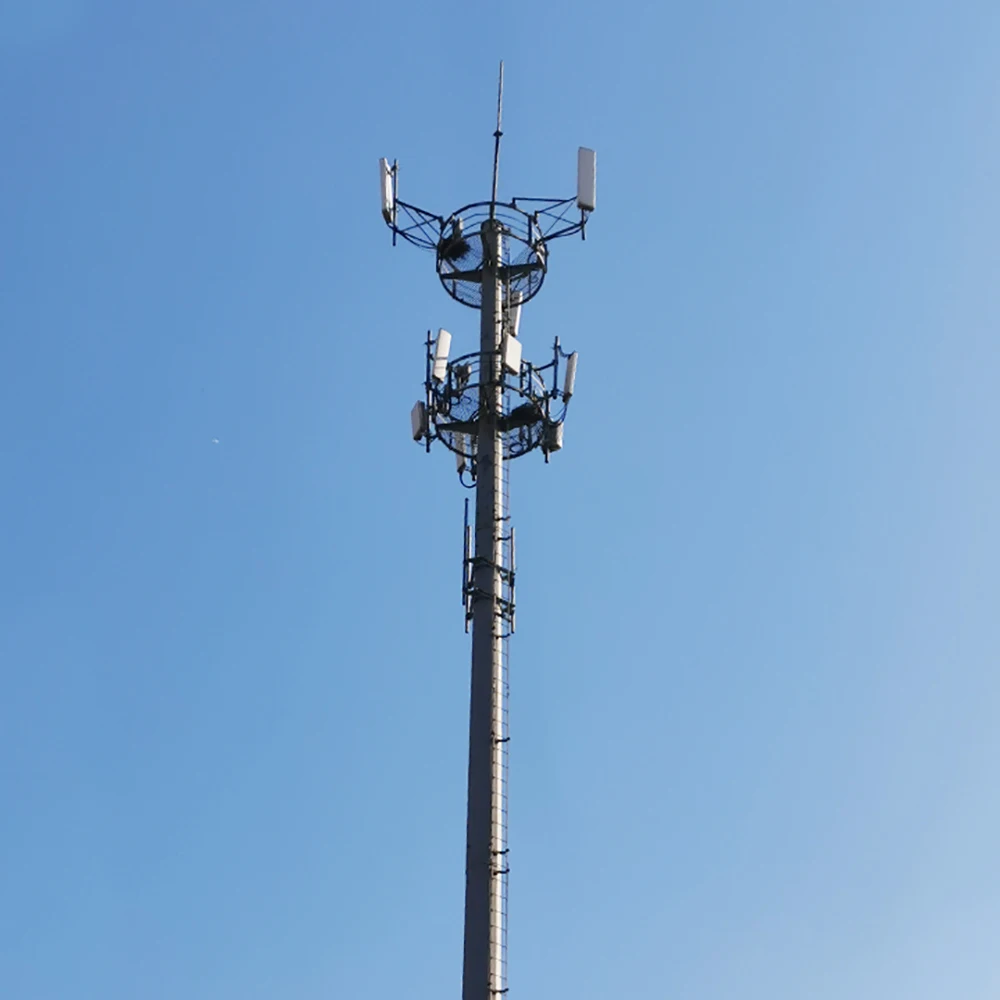

برج ارتباطی تک‌ستونی سفارشی به ارتفاع ۵۰ متر با روکش گالوانیزه غوطه‌وری گرم و عمر مفید بیش از ۵۰ سال برای مخابرات و رادیو

توضیحات

مشخصات دقیق و پارامترهای طراحی اصلی

کد طراحی

ANSI/TIA222G، استاندارد اروپایی و دیگران

بارگذاری طراحی

1. منطقه بار آنتن طبق مشخصات مشتریان در سراسر جهان.
2. سرعت باد طبق درخواست مشتریان.
3. انحراف و زاویه پیچش، دسته بندی قرارگیری، دسته بندی توپوگرافی طبق مشخصات مشتریان.

طبقه‌بندی ساختاری

II

گالوانیزه کردن گرم

ISO 1461 2009, ASTM A123

درجه فولاد

1. فولاد ساختاری با آلیاژ کم و استحکام بالا: Q420B که معادل ASTM Gr60 است
2. فولادهای ساختاری آلیاژی کم‌مقاومت با استحکام بالا: Q345B که معادل ASTM Gr50 یا S355JR است
3. فولاد ساختاری کربنی: Q235B که معادل ASTM A36 یا S235JR است

پیچ و جوانه ها

پیچ‌های عمدتاً از رده ISO 898 درجه 6.8 و 8.8

بنیاد

ظرفیت باربری خاک عمدتاً 50KPa، 100KPa، 150KPa

نوع برج

1. 3 برج زاویه ای خود پشتیبانی شده
2. برج‌های لوله‌ای 3 پایه خود پشتیبان
3. برج‌های زاویه‌ای 4 پایه خود پشتیبان
4. برج‌های لوله‌ای 4 پایه خود پشتیبان
5. دکل‌های مهاری
6. برج مونوپول
7. برج‌های استتاری: درخت نخل، درخت کاج، درخت نارگیل و سایر درختان
8. برج RDS: محل نصب سریع/برج
9. برج‌های بام
10. تیرک‌های هوشمند

گارانتی

1. سازه‌های برج: 10 سال
2. برج‌های کاموفلاژ
الف. تنه‌های درخت: 10 سال
ب. شاخه‌ها و برگ‌ها: 3 سال

دوره بازگشت

50 سال

لوازم جانبی

1. کیت‌های رنگ (استانداردهای ICAO): رنگ آکریلیک ضد خوردگی آبی که شامل پرایمر، بین‌المللی نارنجی/قرمز و عاج است
سفید
۲. سیستم صاعقه‌گیر: میله صاعقه‌گیر همراه با کابل نازل مسی زرد-سبز (G/Y) به مقطع ۷۰ میلی‌مترمربع یا نوار تسمه مسی به ابعاد ۲۵×۳ میلی‌متر با بست‌ها و مس
نازل‌های فولادی روکش‌دار یا مطابق با مشخصات مشتری.
۳. سیستم ارتینگ: میله ارتینگ همراه با کابل رشته‌ای مسی روکش‌دار بر روی فولاد و قطعات اتصال (لگ) یا مطابق مشخصات درخواستی مشتریان
۴. تابلوی توزیع جریان متناوب (ACDB) مطابق مشخصات درخواستی مشتریان
۵. حصاربندی: حصار پالیسادی و حصار توری سیمی با سیم‌های خاردار و دروازه
۶. سیستم جلوگیری از سقوط: سیستم جلوگیری از سقوط دارای گواهی‌نامه‌های GB و CE
