الوصف |
المواصفات التفصيلية والمعلمات الرئيسية للتصميم |
رمز التصميم |
ANSI/TIA222G، المعايير الأوروبية وغيرها |
تحميل التصميم |
1. منطقة تحميل الهوائي كما تحددها العملاء في جميع أنحاء العالم. 2. سرعة الرياح كما هو مطلوب من قبل العملاء. 3. انحراف وزاوية التواء، فئة التعرض، فئة التضاريس كما هو محدد من قبل العملاء. |
تصنيف الهيكل |
II |
التصنيع الحار |
ISO 1461 2009، ASTM A123 |
درجة الفولاذ |
1. فولاذ هيكلي منخفض السبائك عالي القوة: Q420B والذي يعادل ASTM Gr60 2. فولاذ هيكلي سبائحي منخفض القوة العالية: Q345B الذي يعادل ASTM Gr50 أو S355JR 3. فولاذ هيكلي كربوني: Q235B والذي يعادل ASTM A36 أو S235JR |
براغي وصواميل |
المسامير الرئيسية وفقًا للمواصفة ISO 898 من الدرجة 6.8 و8.8 |
المؤسسة |
سعة تحمل التربة 50 كيلوباسكال، 100 كيلوباسكال، 150 كيلوباسكال بشكل رئيسي. |
نوع البرج |

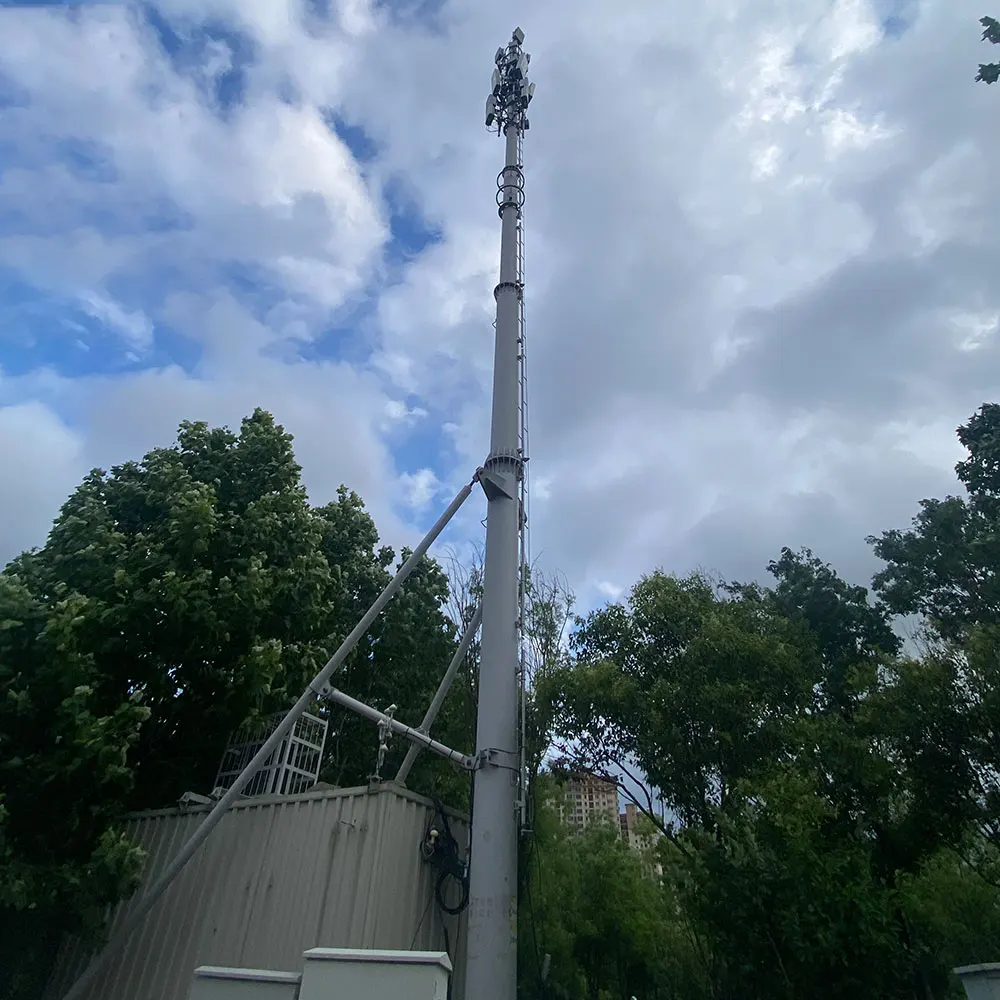

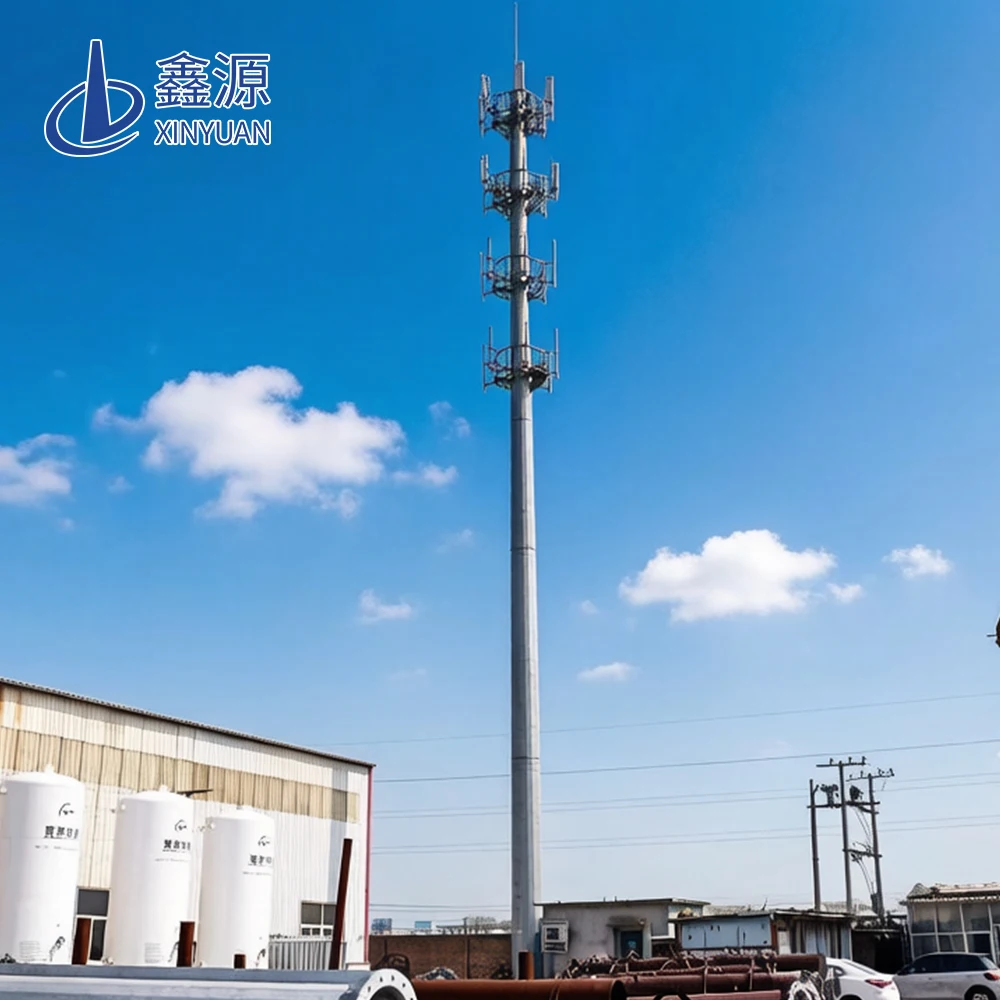

1. أبراج زاوية ذاتية الدعم ذات 3 أرجل 2. أبراج أنبوبية ثلاثية الأرجل مدعومة ذاتيًا 3. أبراج زاوية رباعية الأرجل مدعومة ذاتيًا 4. أبراج أنبوبية رباعية الأرجل مدعومة ذاتيًا 5. عمود مدعوم 6. برج أحادي القطب 7. برج مموه: شجرة نخيل، شجرة صنوبر، شجرة جوز الهند وأشجار أخرى 8. برج RDS: موقع/برج للنشر السريع 9. أبراج على الأسطح 10. أعمدة ذكية |
الضمان |
1. هياكل البرج: 10 سنوات 2. الأبراج المموهة أ. الجذوع: 10 سنوات ب. الفروع والأوراق: 3 سنوات |
فترة العودة |
50 سنة |
الملحقات |
1. مجموعات الدهان (مطابقة لمعايير منظمة الطيران المدني الدولي): دهان أكريليك مائي مضاد للتآكل يشمل طبقة أولية، واللون البرتقالي الداخلي/الأحمر، والأبيض العاجي أبيض ٢. نظام حماية من الصواعق: قضيب صاعقة مع كابل نحاسي أصفر-أخضر مقاطعه ٧٠ مم² كموصل نازل، أو شريط نحاسي مسطح مقاسه ٢٥×٣ مم مع مشابك ووصلات نحاسية قضبان موصلة مغلفة بالصلب أو وفقًا لما يحدده العملاء. ٣. نظام التأريض: قضيب تأريض مع كابل نحاسي مغلف بطبقة من الفولاذ، ووصلات نحاسية وغيرها، أو وفق المواصفات التي يحددها العميل ٤. لوحة توزيع التيار المتناوب (ACDB) وفق المواصفات التي يحددها العميل ٥. السياج: سياج رقائعي وسياج شبكي معدني مزود بأسلاك شائكة وباب. ٦. نظام منع السقوط: نظام منع السقوط الحاصل على شهادة GB وشهادة CE. |
