Tour treillis contre poteau électrique : comment choisir la structure de transmission adaptée à votre projet

Le choix de la tour constitue une décision clé prise en amont de la conception d’une ligne de transport. Treillis d’acier tours et les poteaux électriques (en acier ou en béton) constituent deux structures de soutien courantes, chacune possédant un domaine d’application bien défini. Le choix influe non seulement sur l’ampleur de l’investissement, mais aussi sur le calendrier, la stratégie de maintenance et la fiabilité globale de la ligne. Une décision inadaptée peut faire augmenter les coûts, susciter des conflits relatifs au droit de passage ou compliquer la maintenance. Ce guide examine cette décision sous cinq angles : comportement structural, empreinte au sol, coût, construction et maintenance.

1. Principes structurels et comportement sous charge

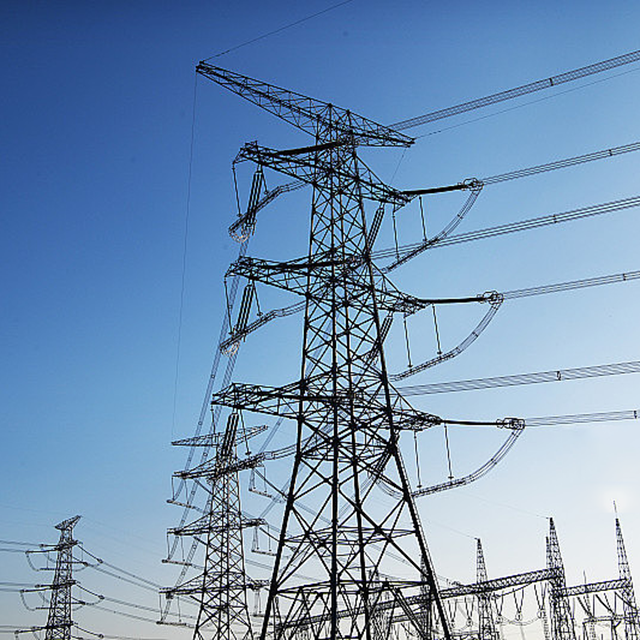

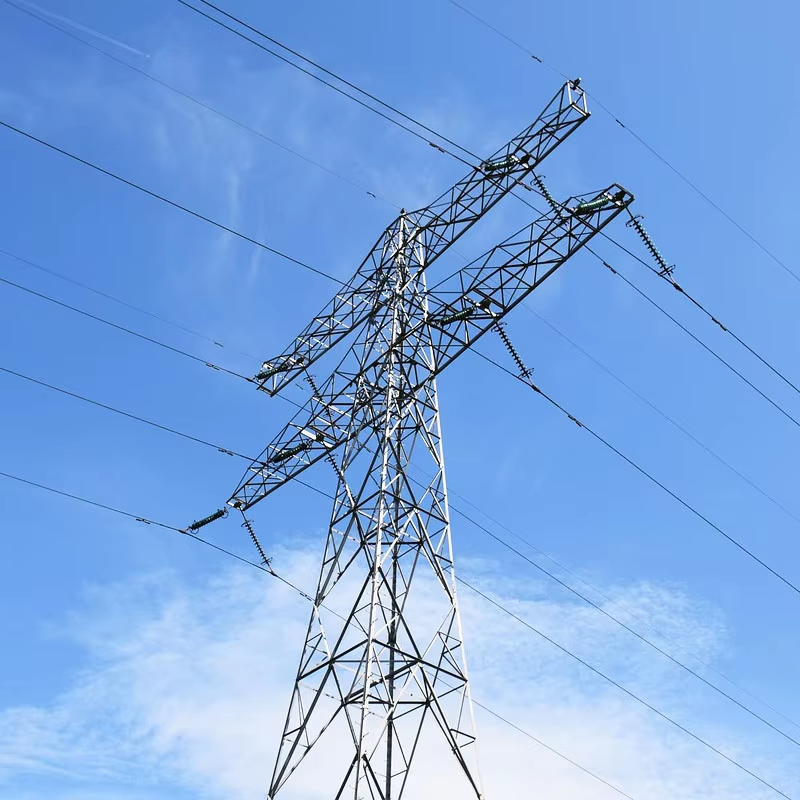

Une tour treillis est une poutre en treillis spatiale constituée de profilés en angle assemblés par des plaques d’about et des boulons, s’effilochant depuis une base carrée. La forme treillis utilise efficacement les matériaux, permettant des hauteurs élevées et des portées longues avec un poids propre relativement modeste. Les dispositions des bras transversaux et des points d’attache des conducteurs peuvent être adaptées à la ligne, autorisant plusieurs circuits sur une seule tour — raison pour laquelle les tours treillis sont largement utilisées dans les réseaux de transport à haute et très haute tension sur de longues distances.

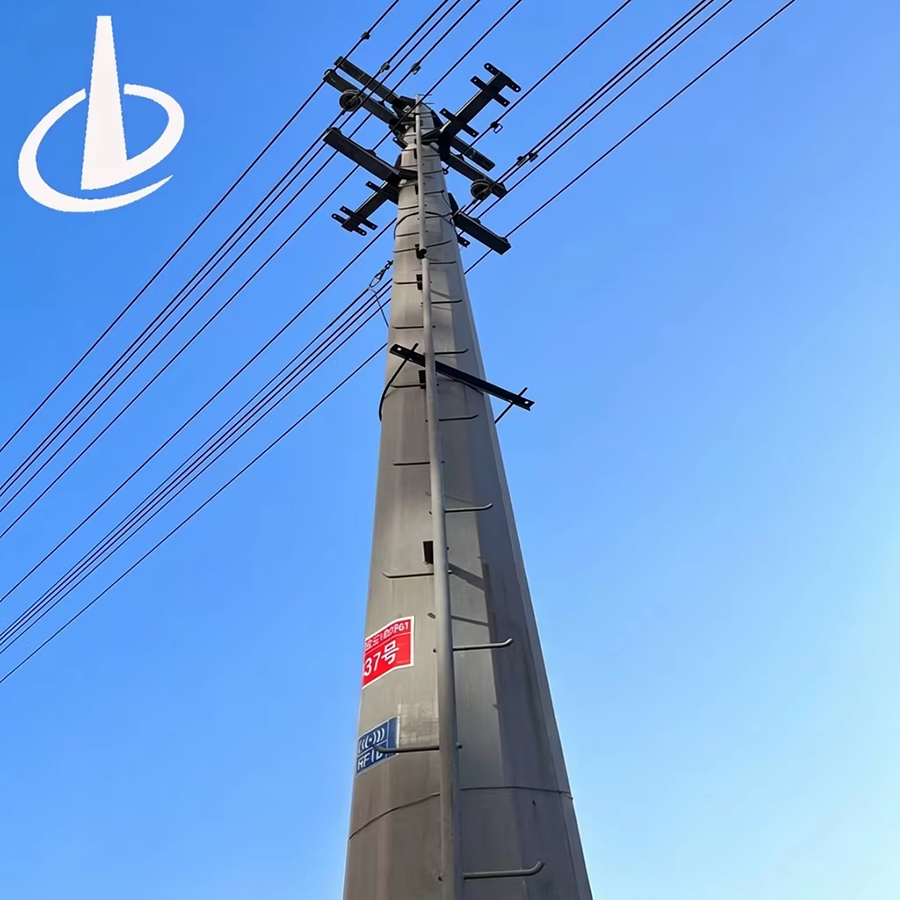

Un poteau est une structure à un seul fût. Les poteaux en acier reposent sur un grand diamètre et une épaisseur de paroi importantes pour résister aux moments de flexion ; ils adoptent couramment un profil effilé (conique), alliant efficacité structurelle et aspect épuré. Ils conviennent aux lignes moyenne tension et aux couloirs urbains restreints. Les poteaux en béton offrent un coût maîtrisé et sont largement utilisés dans les réseaux de distribution. Une section à un seul fût est compacte, mais, à hauteur égale, son efficacité en acier est inférieure à celle d’une tour treillis ; ainsi, les applications très hautes exigent un diamètre et une épaisseur de paroi accrus.

2. Scénarios d’application : priorité à la tension et au couloir

Le niveau de tension constitue la référence principale : les lignes de distribution et moyenne tension (par exemple, 10 kV–110 kV) utilisent couramment des poteaux pour leur économie et leur rapidité de pose ; pour les tensions de 110 kV et supérieures, sur de longues distances, les tours treillis offrent des avantages en matière de hauteur, de portée et de capacité de charge.

Les conditions du corridor sont tout aussi importantes : dans les zones urbaines densément bâties et le long des routes où l’espace foncier est limité, l’empreinte réduite d’un simple pylône constitue un avantage majeur ; dans les zones montagneuses, collineuses ou de traversée de vallées, les pylônes treillis peuvent utiliser des jambes de longueur ajustable pour s’adapter aux pentes et réaliser de grandes portées avec moins de fondations.

Les environnements particuliers nécessitent une évaluation distincte : dans les régions exposées aux typhons ou aux fortes charges de glace, les pylônes treillis offrent des coefficients de forme aérodynamique relativement stables et peuvent être renforcés en augmentant la section des membrures pour résister aux charges de glace ; les pylônes simples soumis à des vents forts exigent une vérification spécifique de leur comportement en flexion et en torsion, fondée sur les données météorologiques locales.

Ces deux systèmes ne s’excluent pas mutuellement — de nombreux projets les combinent par tronçon : pylônes simples dans les segments urbains, pylônes treillis dans les segments ruraux et montagneux.

3. Empreinte au sol et fondations

Une tour treillis possède quatre pieds principaux et quatre fondations indépendantes, avec une empreinte au sol et des travaux de fouille nettement plus importants qu’un poteau ; les travaux de fondation exigent un terrain relativement régulier, et les sites en forte pente peuvent nécessiter des fondations escalier ou des pieds de longueurs inégales.

Un seul poteau comporte un fût unique et une fondation simple (enfouissement direct ou pieu), occupant très peu d’espace et minimisant l’impact sur les routes et réseaux existants — une caractéristique précieuse dans les corridors étroits.

Dans les projets de requalification urbaine et d’élargissement routier, les coûts d’acquisition foncière et d’indemnisation dépassent souvent l’écart de prix structurel, ce qui renforce les avantages des structures à fût unique. Là où la sensibilité paysagère est primordiale (zones panoramiques, axes urbains), le profil plus élancé des structures à fût unique s’intègre plus facilement à l’environnement.

4. Considérations relatives aux coûts et au cycle de vie

Les tours treillis permettent une utilisation efficace de l’acier et un coût de fabrication inférieur par tonne, ce qui leur confère une forte économie globale dans le cadre d’achats en série et pour les applications hautes ou à grande portée ; en contrepartie, elles comportent un grand nombre d’éléments et nécessitent des travaux importants de montage sur site.

Les mâts en acier présentent un coût unitaire plus élevé — les tubes de grand diamètre consomment davantage d’acier —, mais les coûts relatifs aux fondations et aux terrains sont réduits, et la pose est plus rapide, ce qui les rend adaptés aux projets sensibles aux délais et contraints en espace.

Pour la maintenance : les pylônes treillis comportent de nombreux joints boulonnés nécessitant des inspections et des serrages périodiques, bien que la charge de travail reste maîtrisable tant que le revêtement galvanisé est en bon état ; parmi les poteaux, les poteaux en béton exigent une attention particulière concernant les fissures et le vieillissement, tandis que les poteaux en acier nécessitent une surveillance des dommages au revêtement ou à la peinture. À noter que la galvanisation à chaud constitue un poste de coût significatif pour les deux types de structures — l’épaisseur du revêtement ainsi que les critères d’acceptation doivent être précisés dans le contrat et les plans. Le coût sur tout le cycle de vie doit inclure l’installation, l’acquisition des terrains, les inspections et la maintenance contre la corrosion.

5. Construction et calendrier

Les pylônes treillis sont généralement livrés sous forme d’éléments détachés et assemblés sur site, avec une forte dépendance à l’égard de la main-d’œuvre manuelle et d’équipements légers là où l’accès est difficile — leur montage prend plus de temps.

Les poteaux peuvent être transportés en une seule pièce ou par sections et mis en place à l’aide de machines, avec un temps d’installation par unité court — ce qui convient aux projets accélérés bénéficiant d’un bon accès.

Les décisions doivent tenir compte des routes d’accès au site, des conditions de levage et des coûts de la main-d’œuvre, car la méthode de mise en place influe à la fois sur le calendrier et sur les dépenses.

6. Liste de vérification pour la sélection

Examinez les points suivants dans l’ordre indiqué :

Niveau de tension et capacité de transport — détermine approximativement le système structurel ;
1. Largeur du couloir et caractéristiques du terrain — les tronçons étroits ou sensibles privilégient les poteaux ;
2. Relief et exigences liées aux franchissements — les zones montagneuses et les franchissements de vallées privilégient les pylônes treillis ;
3. Conditions géologiques et fondations — adéquation des pieux et coût des fondations ;
4. Calendrier et accès au site — routes de transport et capacité de levage ;
5. Stratégie de maintenance et de protection contre la corrosion — fréquence des inspections et entretien tout au long du cycle de vie.

Résumez ces facteurs dans un tableau comparatif et classez-les pour votre projet ; dans la plupart des cas, une structure adaptée apparaît rapidement.

Clôture

Il n’existe pas de solution universellement supérieure entre les pylônes treillis et les poteaux — seule l’option correspondant aux conditions du projet convient. Placez la tension, le couloir, le relief, le coût, le calendrier et la maintenance sur le même tableau, et le choix devient évident. Si vous planifiez un projet de ligne de transport d’électricité, nous serions ravis d’échanger avec vous sur le choix des structures.
