Types de tours de transmission : un guide pratique à l’intention des ingénieurs et des professionnels des achats

Pour les ingénieurs, les entrepreneurs et les professionnels des achats, comprendre les types de tours n’est pas un exercice académique. Cela influence la conception des fondations, les calendriers de fabrication, la logistique, les méthodes de montage et le budget d’entretien à long terme de tout un projet. Ce guide présente les principaux types de tours de transport électrique selon leur fonction, leur forme structurelle, leur configuration de circuit et leur classe de tension — et se termine par les considérations techniques qui déterminent quel type convient à un projet donné.

1. Classification selon la fonction : ce que fait la tour sur la ligne

Chaque tour d’un itinéraire remplit une tâche mécanique. La façon la plus simple de la comprendre pylônes de transmission réside dans les charges qu’elle est conçue pour supporter.

1.1 Tours de suspension (tangentes)

Les tours de suspension soutiennent les conducteurs sur les tronçons droits de la ligne. Les conducteurs y sont suspendus à des chaînes d’isolateurs qui pendent librement, permettant aux conducteurs de balancer sous l’effet du vent et des variations de température. Une tour de suspension supporte principalement des charges verticales — le poids des conducteurs, des isolateurs, des accessoires et de la glace — ainsi qu’une charge transversale limitée due au vent. Comme leur charge est relativement faible, les tours de suspension constituent le type le plus répandu sur tout itinéraire, représentant généralement de 70 à 80 % de l’ensemble des tours d’un projet, et elles utilisent la quantité minimale de matériau.

1.2 Tours de tension (de contrainte)

Là où une ligne change de direction ou là où une longue section doit être ancrée, les tours de tension prennent le relais. Les conducteurs y sont fixés fermement plutôt que suspendus, ce qui permet à la tour de résister à la tension déséquilibrée totale exercée par les conducteurs tirant dans des directions opposées. Des tours de tension sont également installées à intervalles réguliers — généralement tous les trois à cinq kilomètres, selon le relief — afin de limiter l’étendue des dégâts en cas de rupture d’un conducteur. Elles sont plus lourdes, utilisent davantage d’acier et nécessitent des fondations plus robustes que les tours de suspension.

1.3 Tours terminales

Au point d’entrée d’une ligne dans une sous-station ou un poste de coupure, une tour terminale assure la transition entre la ligne et les équipements de la station. D’un côté, elle fonctionne comme une tour de tension, ancrant les conducteurs de la ligne ; de l’autre côté, elle supporte les charges relativement légères des jeux de barres de la station. Les tours terminales constituent des interfaces critiques, et leur conception doit s’adapter précisément à la géométrie du plan de la sous-station.

1.4 Tours de transposition

Sur de longues lignes, les phases d’un système triphasé doivent périodiquement changer de position afin d’équilibrer les caractéristiques électriques de la ligne. Les tours de transposition sont des structures spécialement conçues, sur lesquelles les conducteurs passent d’un côté de la tour à l’autre. Ces tours présentent une configuration distinctive et sont installées à intervalles définis le long du tracé.

1.5 Tours de dérivation

Lorsqu’une ligne doit se diviser — une section continuant sa course tandis qu’une autre s’oriente vers une sous-station ou une autre ligne — une tour de dérivation (aussi appelée tour de prélèvement) assure cette jonction. Sa conception associe les fonctions de soutien en suspension et en tension, ce qui en fait l’un des types de tours les plus complexes à concevoir.

2. Classification par forme structurelle

Au-delà de leur fonction, les tours diffèrent fondamentalement par leur mode de construction.

2.1 Tours en treillis d’acier

La tour à treillis classique est une structure ouverte constituée de profilés en acier en forme d’angle, assemblés par boulonnage pour former un treillis tridimensionnel s’amincissant vers le haut. Cette structure ouverte offre un excellent rapport résistance/poids : les contreventements triangulaires résistent efficacement au vent avec un minimum de matériau, et les faces ouvertes réduisent la charge éolienne. Les tours à treillis dominent la transmission haute tension dans le monde entier, car elles sont économiques à fabriquer, faciles à transporter en kits plats et simples à monter sur site par boulonnage. L’ensemble de la structure est généralement protégé par galvanisation à chaud, qui confère à l’acier un revêtement durable de zinc garantissant plusieurs décennies de service.

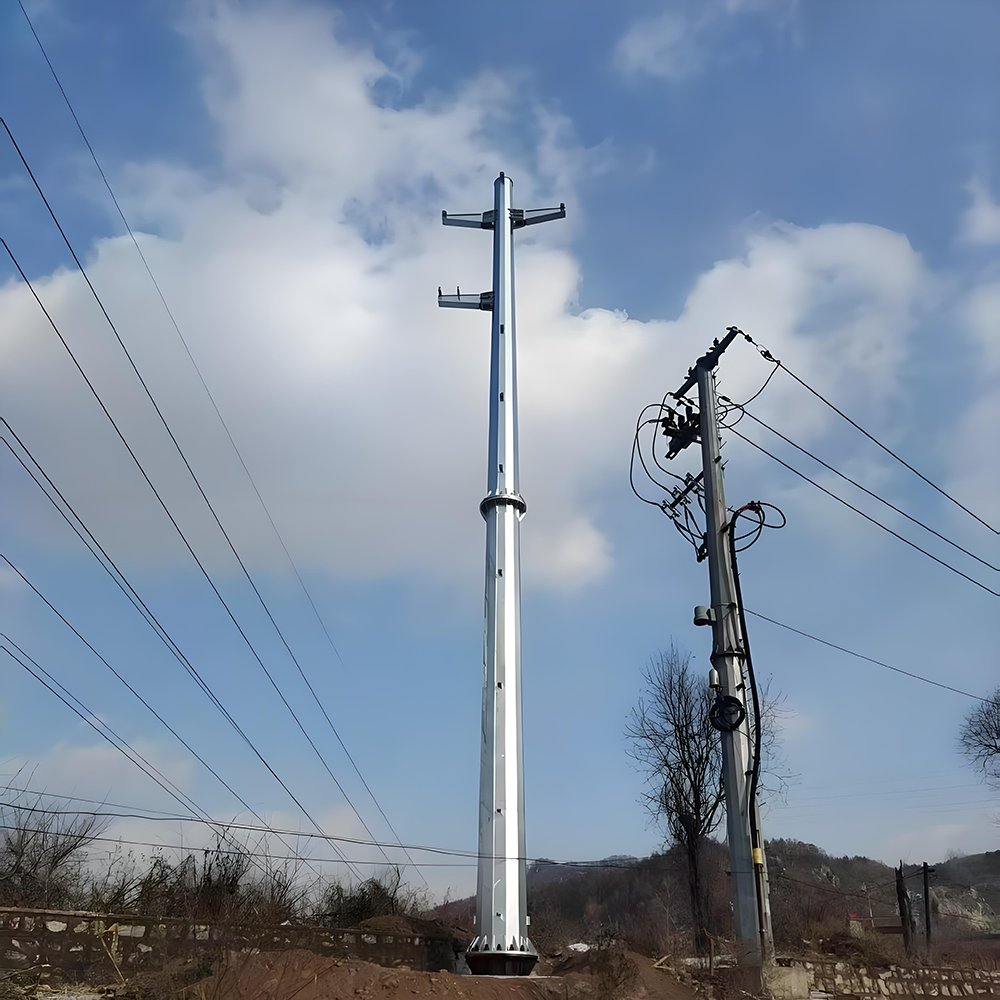

2.2 Tours monopoles

Le mât monopode — un seul mât en acier conique, souvent polygonal en section transversale — est la tour privilégiée là où l’espace est limité. On le trouve en zone urbaine, à proximité des aéroports et le long des corridors surchargés ; les monopodes occupent une fraction de l’emprise au sol d’une tour treillis et ont un impact visuel moindre. Ils sont plus lourds par mètre de hauteur et généralement plus coûteux, mais leur compacité résout des problèmes d’emplacement que les tours treillis ne peuvent pas surmonter.

2.3 Tours haubanées

Une tour haubanée est un mât central élancé maintenu vertical par des haubans en acier inclinés, ancrés au sol. Les haubans supportent la majeure partie des charges latérales, ce qui permet de concevoir le mât lui-même extrêmement léger. Les tours haubanées sont efficaces en terrain ouvert et plat, là où des points d’ancrage sont disponibles, et sont utilisées pour certaines applications moyenne tension et à grande portée. Leur principale contrainte est la grande surface nécessaire aux ancres des haubans.

2.4 Alternatives en béton et composites

Dans certaines régions et applications, des poteaux en béton précontraint et, plus récemment, des poteaux en polymère renforcé de fibres (FRP) apparaissent sur les lignes à basse tension. Le béton offre une longue durée de vie avec un entretien minimal, mais il est lourd et difficile à transporter dans des terrains accidentés. Les poteaux en FRP sont légers et résistants à la corrosion, mais demeurent un choix de niche pour des projets spécifiques, notamment dans les environnements côtiers ou fortement corrosifs. Pour les lignes principales à haute tension, les pylônes en treillis d’acier restent la solution industrielle la plus courante.

3. Classification selon la configuration du circuit

Le même pylône peut supporter un, deux ou plusieurs circuits.

3.1 Pylônes à simple circuit

Un pylône à simple circuit supporte un ensemble triphasé de conducteurs, généralement disposé en formation verticale ou triangulaire sur un ou deux côtés du pylône. Il s’agit de la configuration la plus simple et offre la plus grande flexibilité en matière d’implantation, avec la bande de servitude la plus étroite pour une tension donnée.

3.2 Pylônes à double circuit

Une tour à double circuit transporte deux circuits triphasés — soit six conducteurs — disposés en pile verticale des deux côtés de la tour. Le doublement de la capacité sur une seule tour réduit d’environ moitié le nombre de tours et la largeur de la bande de servitude par rapport à deux lignes à simple circuit, moyennant une structure plus haute et plus lourde. Les tours à double circuit constituent le choix standard le long des autoroutes et autres corridors contraints où le foncier est coûteux.

3.3 Tours à multi-circuit et tours compactes

Certains projets regroupent trois circuits ou plus sur une même structure, notamment dans les zones urbaines denses et les zones industrielles. Les tours compactes, caractérisées par un espacement réduit entre phases, constituent une autre réponse à la pression sur la bande de servitude, bien qu’elles exigent des isolateurs et des équipements plus sophistiqués. Chaque circuit supplémentaire accroît la complexité structurelle et les conséquences d’une défaillance, ce qui explique pourquoi les tours à multi-circuit sont conçues avec une attention particulière.

4. Classification par classe de tension

La tension est l'expression la plus directe du rôle d'une ligne dans le réseau, et chaque classe impose son propre gabarit de pylônes.

4.1 Distribution et sous-transmission (35–110 kV)

À ces tensions, les pylônes peuvent être à treillis ou monopoteaux, avec des hauteurs modestes et des charges légères. Des poteaux en béton et en bois apparaissent encore à l'extrémité inférieure de cette gamme. Ces lignes acheminent l'électricité depuis l'ossature de transmission vers les réseaux régionaux.

4.2 Haute tension (220–330 kV)

Ces lignes constituent les chevaux de bataille des réseaux nationaux : elles utilisent principalement des pylônes en acier à treillis, alternant des pylônes de suspension et des pylônes de tension le long du tracé. La hauteur des pylônes varie couramment entre 30 et 60 mètres, selon les exigences d'envergure et de dégagement.

4.3 Très haute tension (500–750 kV)

Les lignes à très haute tension (THT) transportent de grandes quantités d’électricité sur de longues distances. Les pylônes deviennent plus hauts et plus lourds, avec des bras transversaux plus larges afin de maintenir les importantes distances de phase requises à ces niveaux de tension. Les fondations se renforcent, et les profilés en acier s’épaississent. Certaines lignes THT adoptent des configurations à double circuit pour optimiser la capacité des corridors.

4.4 Tension extrêmement élevée (courant alternatif ≥ 750 kV, courant continu ±800 kV et plus)

La transmission à tension extrêmement élevée (TEE), y compris les lignes à courant continu haute tension (CCHT) de ±800 kV et plus, représente la pointe de l’ingénierie des pylônes. Les pylônes destinés aux lignes TEE peuvent dépasser 100 mètres de hauteur, supporter des conducteurs groupés comportant jusqu’à huit sous-conducteurs par phase, et nécessitent certains des plus grands ouvrages en acier galvanisé à chaud fabriqués dans le secteur. Ces projets exigent des fabricants disposant d’une capacité avérée de production, d’un contrôle qualité rigoureux et d’une conformité totale aux normes internationales.

5. Ce qui détermine réellement le choix : considérations techniques et sur le cycle de vie

Le choix d’un type de pylône est une décision qui engage des décennies de service, et quatre facteurs dominent.

5.1 Charges : vent, glace et tension des conducteurs

Chaque type de pylône est défini par les charges qu’il doit supporter : vent extrême, accumulation de glace et tension des conducteurs. Les normes de conception définissent, pour chaque région, les vitesses de vent correspondant à une période de retour donnée et l’épaisseur de glace à considérer, et le pylône doit rester dans les limites admissibles de contrainte et de déformation dans ces conditions — y compris en cas de rupture d’un conducteur, où un pylône de tension doit maintenir la ligne même avec un conducteur manquant. C’est pourquoi les types de pylônes « légers » et « lourds » ne sont pas interchangeables : remplacer un pylône de tension par un pylône de suspension là où ce dernier n’est pas prévu peut entraîner une défaillance en cascade.

5.2 Terrain et fondation

Le type de pylône et sa fondation sont conçus conjointement. Dans les zones rocheuses ou montagneuses, les coûts de transport et d’érection peuvent dépasser le coût de l’acier, ce qui favorise l’utilisation de sections treillis modulaires pouvant être transportées et assemblées manuellement. Dans les sols mous, le poids du pylône et la largeur de sa base doivent être adaptés aux solutions de fondation telles que des semelles en béton, des pieux ou des ancrages rocheux. Une étude de tracé et une investigation géotechnique sont des préalables à toute sélection de pylône.

5.3 Protection contre la corrosion : galvanisation à chaud et horizon de cinquante ans

Pour les tours en acier, la corrosion est l’ennemi silencieux. Une défaillance de revêtement sur une tour éloignée entraîne des coûts élevés d’accès pour la maintenance — ou un remplacement prématuré. La galvanisation à chaud demeure la norme du secteur, car elle assure une double protection : le revêtement de zinc protège l’acier, et se sacrifie pour protéger les bords exposés et les rayures. Correctement spécifié et appliqué, un revêtement galvanisé à chaud confère à une tour une durée de service mesurée en décennies, ce qui en fait la stratégie de protection la plus rentable sur l’ensemble du cycle de vie d’une ligne. Les normes ASTM A123 et ISO 1461 constituent les références en matière d’épaisseur et de qualité du revêtement.

5.4 Normes comme plancher, personnalisation comme plafond

Les normes internationales — CEI, ASTM, ISO, EN — définissent les exigences minimales en matière de conception, de matériaux, de fabrication et de revêtement. Les projets sérieux s’appuient sur cette base en y ajoutant des adaptations spécifiques : hauteurs de mâts non standard pour des cas particuliers de dégagement, traverses modifiées pour des faisceaux de conducteurs inhabituels, sections renforcées pour les zones à accumulation extrême de glace, ou galvanisation à chaud spécifiée avec une épaisseur supérieure à l’épaisseur minimale standard pour les sites côtiers. Un fabricant capable de concevoir et de fabriquer ces variantes — et non simplement de reproduire un plan standard — est le partenaire dont un projet a besoin.

5.5 Coût total de possession

La tour la moins chère est rarement la plus économique. Une comparaison complète doit inclure le coût de fabrication, le transport, la mise en place, les fondations, les inspections et la maintenance sur un horizon de 30 à 50 ans. Une tour légèrement plus lourde qui réduit la complexité des fondations, ou un revêtement galvanisé plus épais qui repousse le premier cycle d’entretien, peut rentabiliser son coût plusieurs fois. Les professionnels des achats qui évaluent les tours selon leur coût total de possession — et non pas uniquement selon leur prix par tonne — obtiennent systématiquement de meilleurs résultats à long terme.

Conclusion

Les tours de transmission se ressemblent de loin, mais elles constituent une famille de structures hautement spécialisées. Les tours de suspension portent la ligne ; les tours d’ancrage, terminales, de transposition et de dérivation la contrôlent. L’acier treillis reste la colonne vertébrale des réseaux électriques mondiaux, tandis que les monopoles et les tours haubanées résolvent des problèmes spécifiques liés au site. La classe de tension définit l’échelle, et la fonction, le relief, les charges et la protection contre la corrosion définissent les détails.

Pour chaque projet, le type de tour adapté est celui qui équilibre l’intégrité structurelle, les conditions du site et le coût sur tout le cycle de vie — conçu selon les normes et personnalisé en fonction de la réalité. Cet équilibre garantit un approvisionnement électrique fiable pendant les cinquante prochaines années.
