Για οποιονδήποτε έργο γραμμής μεταφοράς η κλάση τάσης καθορίζει πολύ περισσότερα από ένα σύνολο αριθμών σε μια πινακίδα. Ξεκινά μια αλυσιδωτή αντίδραση που εκτείνεται από τις ηλεκτρικές αποστάσεις, μέσω της γεωμετρίας του πύργου, μέχρι την επιλογή του είδους του χάλυβα και το κόστος ενός μόνου πύργου. Η κλιμάκωση μιας δομής 10 kV σε 1000 kV δεν είναι ποτέ απλή αναλογική μεγέθυνση. Η κατανόηση του τρόπου με τον οποίο η τάση καθορίζει την επιλογή του χάλυβα είναι απαραίτητη για τους εργολάβους EPC και τις ομάδες προμηθειών που χρειάζονται ακριβή προϋπολογισμό και αξιόπιστη απόδοση.
Χαρτογράφηση της κλίμακας τάσης
Το επίγειο σύστημα μεταφοράς συνήθως διαιρείται σε τέσσερις βαθμίδες. Το εύρος 10–35 kV ανήκει στα δίκτυα διανομής που εξυπηρετούν αστικές και αγροτικές καταναλώσεις. Το εύρος 110–220 kV αποτελεί υψηλής τάσης μεταφορά, την ραχοκοκαλιά των περιφερειακών δικτύων. Οι βαθμίδες 330–500 kV και 750 kV είναι εξτρα-υψηλής τάσης (EHV) και χρησιμοποιούνται για διαεπαρχιακή και διαπεριφερειακή μεταφορά ηλεκτρικής ενέργειας· οι γραμμές 750 kV λειτουργούν κυρίως στο δίκτυο της βορειοδυτικής περιοχής. Πάνω από αυτές βρίσκονται τα συστήματα υπερ-υψηλής τάσης (UHV): 1000 kV AC και ±800 kV DC, τα οποία κατασκευάζονται για μακροπρόθεσμη και υψηλής ισχύος μεταφορά. Τα διεθνή δίκτυα χρησιμοποιούν διαφορετικά ενδιάμεσα επίπεδα—για παράδειγμα 132 kV, 275 kV, 400 kV ή 765 kV—αλλά ο θεμελιώδης κανόνας είναι ο ίδιος παντού: όσο αυξάνεται η τάση, τόσο αυξάνεται και το ύψος των πυλώνων.
Αυτό που αυξάνεται με την τάση είναι περισσότερο από το ύψος
Η αύξηση της τάσης οδηγεί αμέσως σε αυστηρότερες ηλεκτρικές απαιτήσεις. Οι αποστάσεις μεταξύ φάσεων και μεταξύ φάσης και γης πρέπει να αυξηθούν, οι αλυσίδες μονωτήρων να γίνουν μακρύτερες και οι διαστάσεις των κεφαλών των πύργων να διευρυνθούν. Για τον έλεγχο των απωλειών και την αύξηση της χωρητικότητας, οι αγωγοί γίνονται μεγαλύτεροι και στα υψηλότερα επίπεδα τάσης χρησιμοποιούνται συνδεδεμένοι αγωγοί — οι γραμμές 500 kV χρησιμοποιούν συνήθως τέσσερις αγωγούς ανά φάση, οι 750 kV έξι και τα έργα AC 1000 kV οκτώ. Περισσότεροι αγωγοί ανά φάση σημαίνουν μεγαλύτερα κατακόρυφα και οριζόντια φορτία που ενεργούν στην κατασκευή.
Μεταφρασμένο σε δομικούς όρους, τα αποτελέσματα είναι προβλέψιμα: μεγαλύτερες κεφαλές πύργων, ψηλότερα και ευρύτερα σώματα, μεγαλύτερη τάση αγωγών, φορτία ανέμου και πάγου — και συνεπώς βαρύτερα στοιχεία, υψηλότερης ποιότητας χάλυβας και βαθμιαία αύξηση του βάρους των πύργων σε κάθε επίπεδο τάσης.
Τύποι πύργων και χάλυβας σε όλο το φάσμα τάσης
10–35 kV (διανομή): Οι πύργοι με ελαφριά κλωβοειδή δομή, οι χαλύβδινοι στύλοι και οι σιδηροσκυρόδετοι στύλοι επικρατούν. Οι κυκλώματα είναι συνήθως μονοκύκλωμα με έναν αγωγό. Τα μέλη είναι μικρά και γενικά αρκεί χάλυβας βαθμού Q235. Ένας μεμονωμένος πύργος ζυγίζει συνήθως από μερικές εκατοντάδες κιλά έως αρκετές τόνους, ανάλογα με το ύψος και το άνοιγμα.

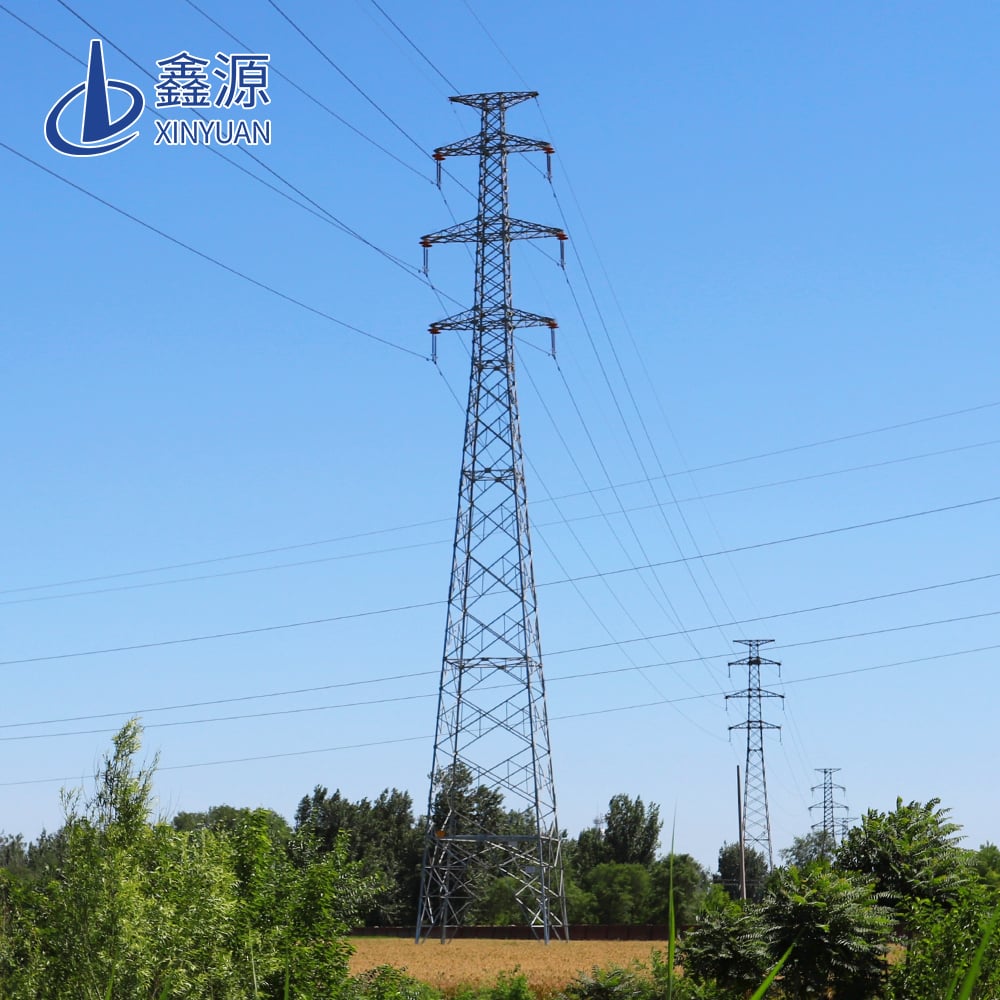

110–220 kV (υψηλή τάση): Αυτό είναι το πιο εντατικό εύρος για πύργους από γωνιακό χάλυβα με κλωβοειδή δομή, με διαμορφώσεις τύπου cup, γάτας, βαρελιού και ξηρού τύπου, που κατασκευάζονται ως μονοκύκλωμα και διπλό κύκλωμα. Η επιλογή του χάλυβα είναι συνήθως συνδυασμός Q235B και Q355B — ο Q355 είναι η προηγούμενη ονομασία Q345, η οποία μετονομάστηκε σύμφωνα με το πρότυπο GB/T 1591-2018 — ενώ τα κύρια μέλη αναβαθμίζονται κατά περίπτωση, βάσει υπολογισμών, όταν τα φορτία το απαιτούν. Οι αγωγοί είναι μονοί στις περισσότερες γραμμές 110 kV, ενώ στα έργα 220 kV χρησιμοποιούνται διπλά δεσμίδια ή μεγάλης διατομής μονοί αγωγοί. Το βάρος των πύργων κυμαίνεται από αρκετές τόνους έως περίπου είκοσι τόνους, αυξανόμενο σημαντικά σε περιοχές με έντονη παγετινή επιβάρυνση και ισχυρούς ανέμους.
330–500 kV (υπερυψηλή τάση): Τα επίπεδα φόρτισης εισέρχονται στο εύρος του κύριου δικτύου. Οι πύργοι μονού κυκλώματος τύπου ποτηριού και οι πύργοι διπλού κυκλώματος τύπου κυλίνδρου είναι συνηθισμένοι, ενώ οι αγωγοί τεσσάρων συστοιχιών είναι τυπικοί στα κυκλώματα 500 kV. Ο βαθμός Q355 είναι ο κύριος χρησιμοποιούμενος, ενώ ο υψηλής αντοχής χάλυβας Q420 εφαρμόζεται σε κόμβους με μεγάλη φόρτιση και σε κύρια στοιχεία με υψηλή τάση για μείωση του βάρους. Ένας μεμονωμένος πύργος σε αυτό το επίπεδο συνήθως ζυγίζει δεκάδες τόνους, με τις πραγματικές τιμές να διαφέρουν σημαντικά ανάλογα με το ύψος, την ταχύτητα σχεδιασμού του ανέμου και το φορτίο πάγου.
750–1000 kV (UHV): Εδώ είναι που η «χάλυβας λογική» αλλάζει πιο δραματικά. Η γεωμετρία της κεφαλής του πύργου και η απόσταση μεταξύ φάσεων αυξάνονται απότομα· οι αλυσίδες μονωτήρων αποτελούνται από δεκάδες μονάδες και φτάνουν σε μήκος αρκετών μέτρων, με σχεδιασμό που λαμβάνει υπόψη την κατηγορία ρύπανσης και το υψόμετρο. Για να ελεγχθεί το βάρος, αυξάνεται σαφώς το ποσοστό χάλυβα υψηλής αντοχής Q420 και Q460, ενώ σε ορισμένα έργα έχει χρησιμοποιηθεί υλικό βαθμού Q690. Ένας τυποποιημένος πύργος ανώτερης τάσης (UHV) μπορεί να απαιτεί πάνω από εκατό τόνους χάλυβα· οι πύργοι διάβασης ποταμών υπερβαίνουν κατά πολύ αυτήν την τιμή. Σε δημοσιευμένες εκθέσεις έργων, ένας πύργος 1000 kV Zhangbei–Xiong’an έφτασε ύψος 173 μέτρων με 526 τόνους χάλυβα, ενώ ένας πύργος διάβασης του ποταμού Yangtze έχει ύψος 225,2 μέτρων και βάρος μοναδικού πύργου 1.259 τόνους. Οι διατάξεις αγωγών οκταπλής δέσμης 1000 kV και εξαπλής δέσμης 750 kV έχουν σχεδιαστεί ακριβώς για να ανταποκριθούν σε αυτές τις μεγάλες περιπτώσεις φόρτισης.
Η τάση δεν είναι η μόνη μεταβλητή
Αξίζει να επαναληφθεί: δύο γραμμές με την ίδια ονομαστική τάση μπορούν να διαφέρουν κατά πολλαπλάσιο στο βάρος των πύργων και στην κατανάλωση χάλυβα. Η σχεδιαστική ταχύτητα ανέμου και η ζώνη παγετού, ο αριθμός των κυκλωμάτων, το άνοιγμα και το έδαφος, το υψόμετρο και η κλάση ρύπανσης μετασχηματίζουν όλα τις περιπτώσεις φόρτισης. Δύο έργα 220 kV — ένα σε επίπεδο έδαφος με μικρά ανοίγματα και ένα σε ορεινές περιοχές με έντονη παγετινή συνθήκη — μπορεί να απαιτούν δραστικά διαφορετικές ποσότητες χάλυβα σε τόνους. Η σωστή λογική επιλογής είναι επομένως να γίνεται σχεδιασμός βάσει των φορτίων και των προδιαγραφών του συγκεκριμένου έργου, όχι με επαναχρησιμοποίηση σχεδίων μόνο βάσει τάσης.

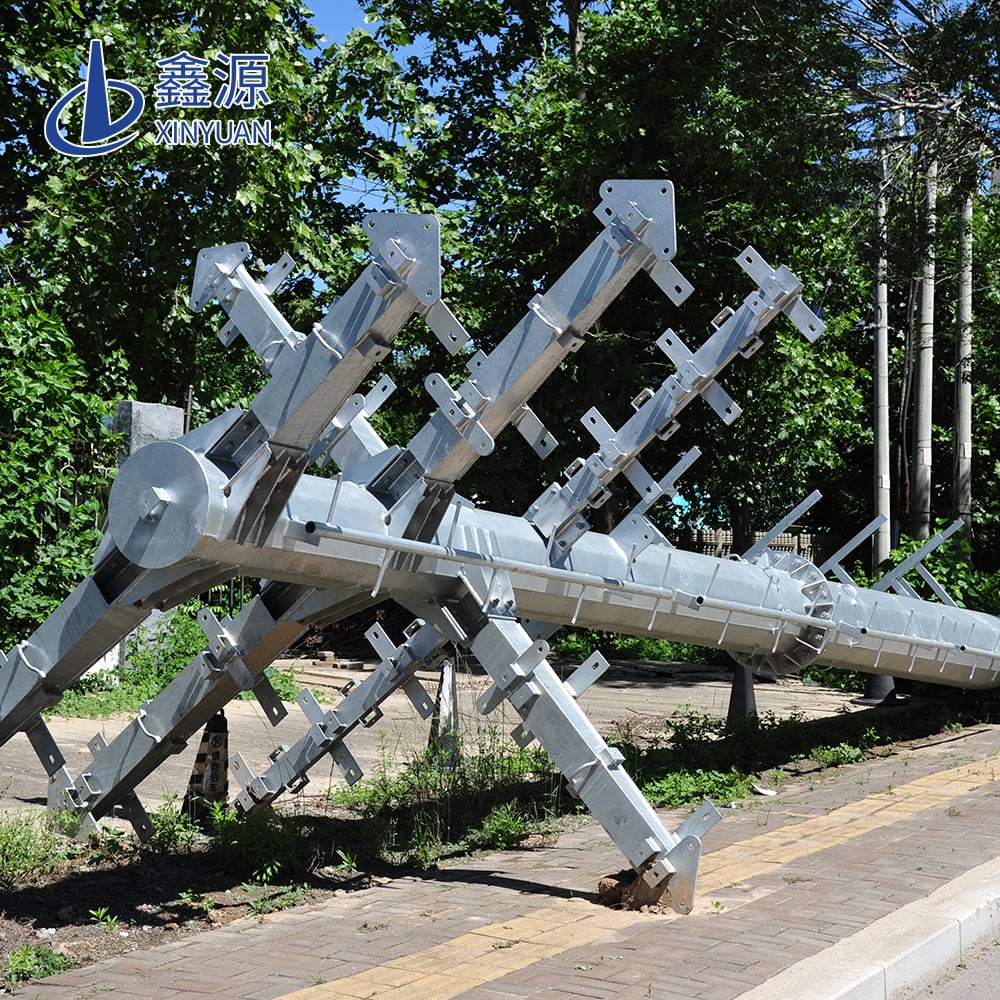

Μία πειθαρχία διαπερνά κάθε επίπεδο: η προστασία από διάβρωση. Από 10 kV έως 1000 kV, το χάλυβας των πύργων γαλβανίζεται συνήθως με θερμή εμβάπτιση σύμφωνα με πρότυπα όπως το ISO 1461 ή το GB/T 13912, ενώ το πάχος του επικαλύμματος καθορίζεται βάσει του πάχους των μελών. Όσο υψηλότερη είναι η τάση, τόσο παχύτερα είναι τα μέλη — και τόσο μεγαλύτερο το βάρος που εξαρτάται από την ποιότητα της γαλβάνισης και την πρόσβαση για συντήρηση μακροπρόθεσμα. Για γραμμές υψηλής κατηγορίας, η επένδυση σε αντιδιαβρωτικά μέτρα αποτελεί το θεμέλιο για δεκαετίες λειτουργίας χωρίς συντήρηση.
Συμβουλές για αγοραστές και μηχανικούς
Στο αρχικό στάδιο του έργου, συμπεριλάβετε αυτά τα στοιχεία στη λίστα των τεχνικών διευκρινίσεων: το εφαρμόσιμο σύστημα προτύπων (IEC, GB, ASTM, κ.λπ.) και οι περιπτώσεις φόρτισης, ο τύπος πύργου και η διάταξη του κυκλώματος, οι βαθμοί χάλυβα και το ποσοστό υψηλής αντοχής χάλυβα, οι απαιτήσεις για το πάχος της γαλβάνισης, καθώς και οι συνθήκες μεταφοράς και συναρμολόγησης επιτόπου. Προσκαλέστε τη μηχανική ομάδα του κατασκευαστή να συμμετάσχει στην αξιολόγηση επιλογής—αφήστε τους να εκτελέσουν τους υπολογισμούς φόρτισης και τη βελτιστοποίηση του πύργου με βάση τις παραμέτρους του έργου σας, και στη συνέχεια να αποδεχθείτε την παράδοση με βάση τις εκθέσεις υπολογισμών και τα πιστοποιητικά δοκιμών τρίτων. Η τάξη τάσης καθορίζει το πλαίσιο· αυτό που καθιστά έναν πύργο αξιόπιστο είναι εάν κάθε μηχανική παράμετρος κάτω από αυτό το πλαίσιο έχει αντιμετωπιστεί σοβαρά.
